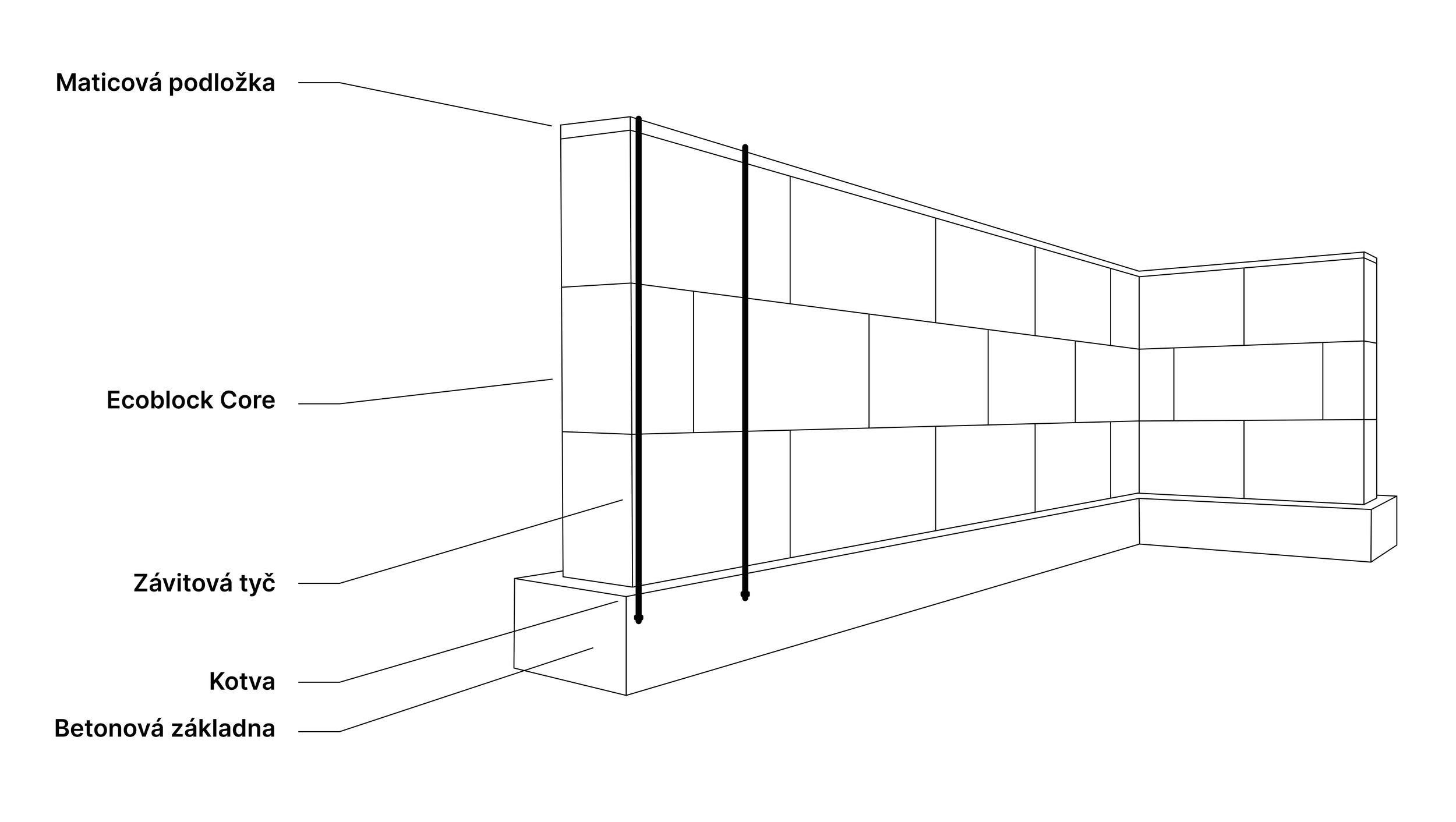

Konstrukce Ecoblocks
Dimenze Ecoblocks
Blok má rozměry 700 × 700 × 1000 mm. Obsahuje čtyři průchozí otvory, do kterých se osazují nosné pilíře.
V rozích a dále v pravidelných rozestupech se instalují předpínací pruty podle následujících kroků.

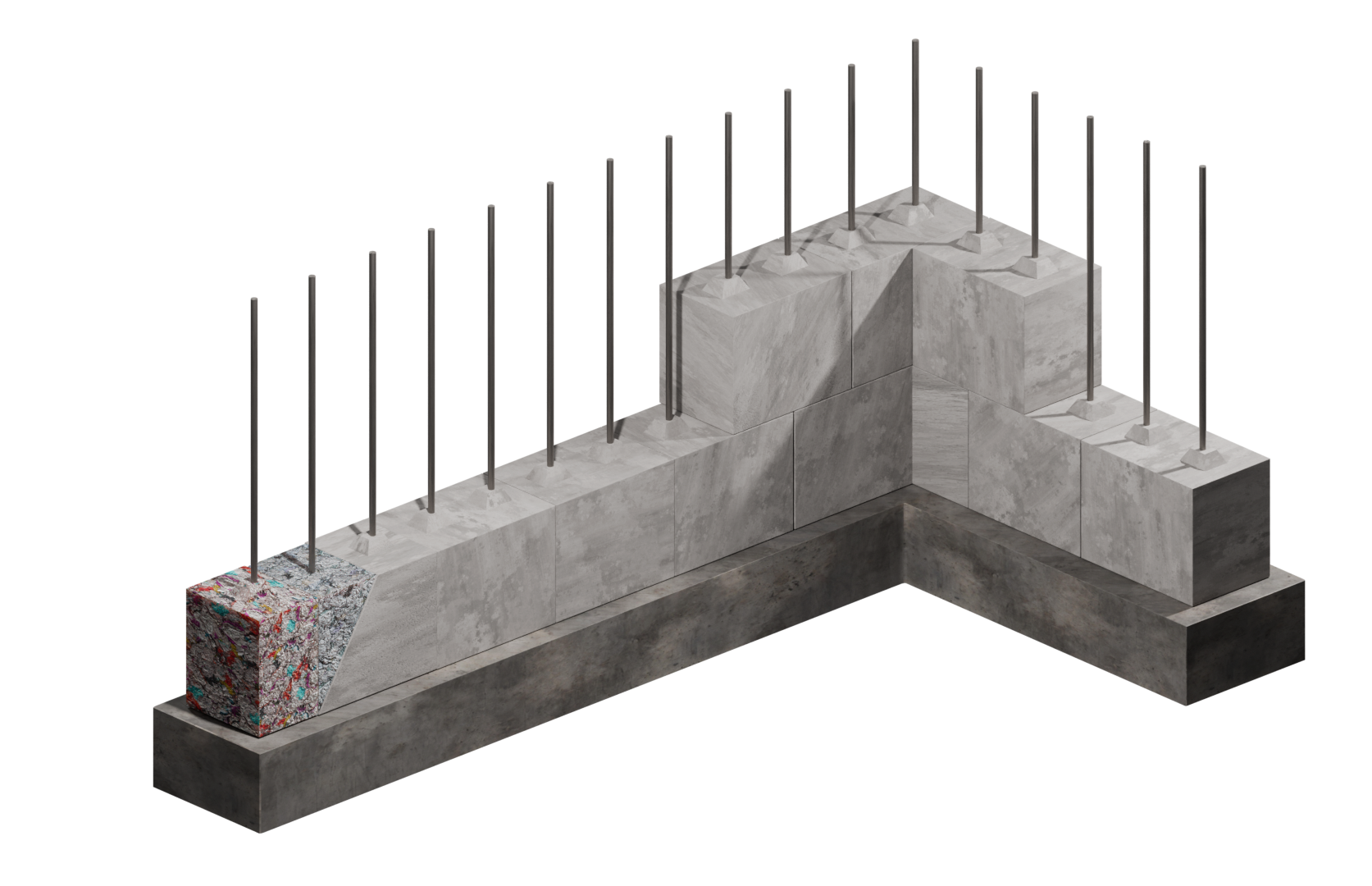

Umístění závitových tyčí
Závitové tyče je nutné přesně umístit do betonového základu. První tyč se osazuje na začátku stěny, další pak v pravidelných rozestupech až do jejího konce. Každý blok musí být provlečen minimálně jednou tyčí, aby bylo zajištěno správné předepnutí.
Princip skládání
Ecoblocks se skládají stejným způsobem jako jiné cihly či bloky – ve střídavých vrstvách.
Při použití standardních Ecoblocks (např. Parvum) začněte pokládat v rohu (pokud je to relevantní) a pokračujte ve skládání směrem k okrajům zdi v obou směrech.
Rychlé skládání
Při stavbě s Ecoblocks je potřeba minimum lepidla nebo výplně. Můžete skládat rychle, pokud dodržujete bezpečné pracovní postupy. Pokračujte ve skládání standardních Ecoblocks, dokud nezůstane poslední řada.
Plošné vystavění
Ploché Ecoblocks Core mají stejné rozměry jako standardní Ecoblocks Snap, ale nemají „čep“ na vrchu.
Tato rovná plocha zajišťuje rovnoměrné rozložení tlaku na vrchní řadu zdi. Dokončete skládání stěny položením plochých Ecoblocks Core jako poslední vrstvu.

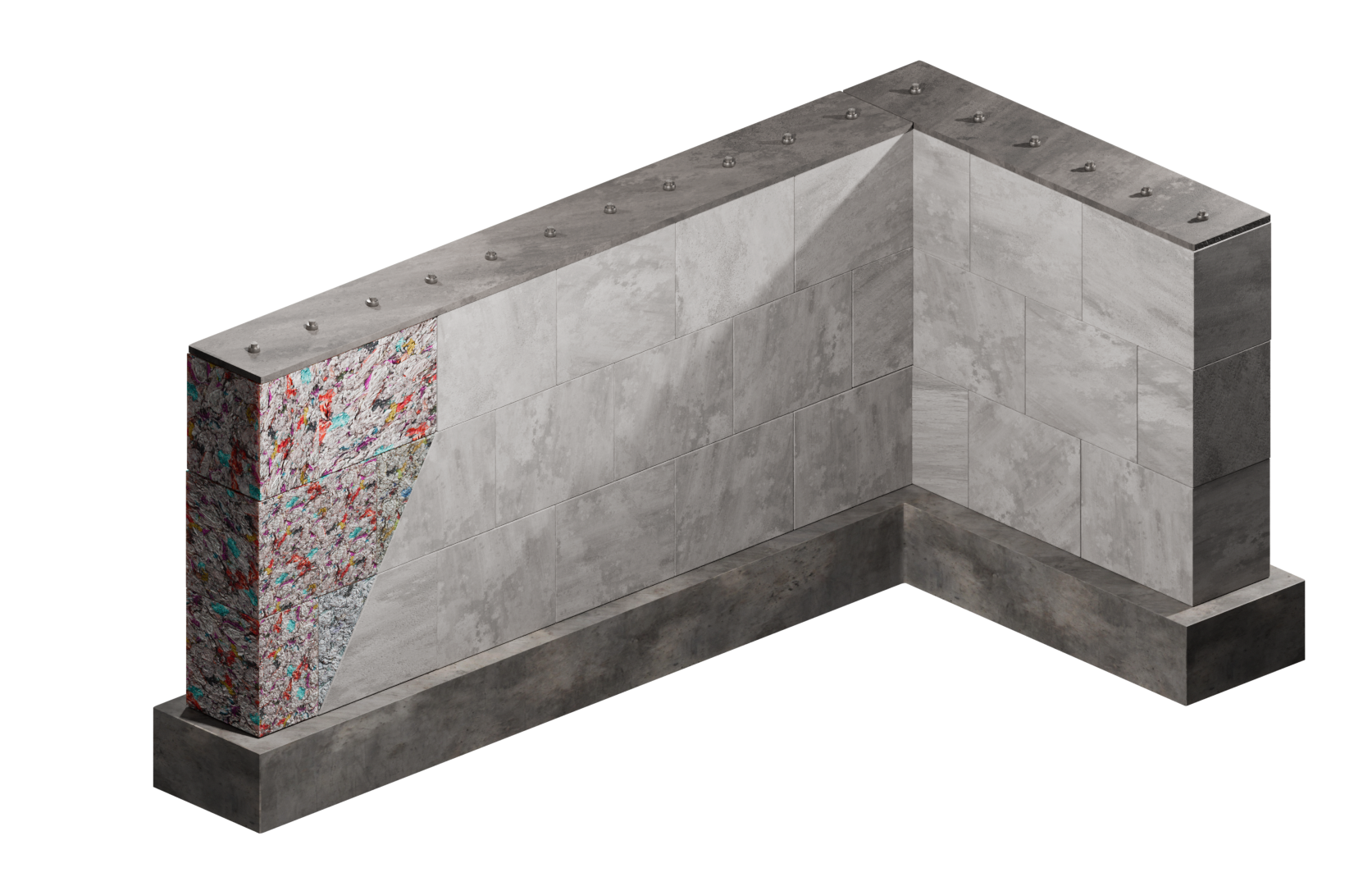

Umístění vrchní desky
Po dokončení skládání Ecoblocks položte předem vyvrtanou vrchní desku na závitové tyče; pevně by měla spočívat na ploché ploše Ecoblocks Core.
Při řezání a předvrtávání vrchní desky neměřte polohu tyčí na vrchu zdi. Otvory ve vrchní desce by měly odpovídat poloze tyčí v betonovém základu.
Toto správné zdvojení rozměrů zajistí přesnou svislou polohu tyčí.
Napínání závitových tyčí
Na každou závitovou tyč nasaďte podložku a matici a umístěte je na vrchní desku. Pomocí průchozího nástrčkového klíče začněte rovnoměrně napínat matice na vrchní desce. Tento klíč vám umožní pokračovat v napínání bez nutnosti zkracování tyče během práce.
Po dosažení rovnoměrného napětí zkraťte přebytečné závitové tyče a pomocí momentového klíče zajistěte správné napětí na každou tyč. Pomocí vodováhy nebo měřicí pásky zkontrolujte, zda je výška od základu po vrchní desku rovnoměrná.
Zbývající část závitových tyčí odřežte na úroveň těsně pod povrchem vrchní desky.
Pro dosažení rovné vrchní plochy po napínání vyvrtejte větší otvor na vrchu tak, aby bylo možné zapustit podložku a matici.
